Płytka ceramiczna jednostronna

Płytka ceramiczna jednostronna

Rodzaj płatności: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Min. Zamówienie: 1 Piece/Pieces

Dodaj do Koszyku

Podstawowa informacja

    Layer: Single Layer

    Plate Thickness: 0.638 Mm

    Plate: 99 Alumina Ceramic

    Minimum Aperture: 0.1 Mm

    Surface Treatment: Immersion Gold

    Thermal Conductivity Of Insulating Layer: 30W

    Outer Copper Thickness: 35 Um

    Process Features: Ceramic Substrate, Through Hole

Additional Info

    Packaging: Pakiet Vaccum

    wydajność: 10000

    Marka: JHY PCB

    transport: Ocean,Air

    Place of Pochodzenia: Chiny

    Certyfikat: ISO9001

Opis Product

Słowa kluczowe Single Ceramiczna jednostronna płytka drukowana , Najtańsza jednostronna płytka drukowana , jednostronna płytka drukowana OSP


W przemyśle PCB często spotykamy żywiczne PCB , FR4 PCB , metalowe PCB, ceramiczne PCB i tak dalej. Wśród nich ceramiczna płytka PCB jest szeroko stosowana w elektronice energetycznej, opakowaniach elektronicznych, hybrydowej mikroelektronice i modułach wieloukładowych ze względu na doskonałą przewodność cieplną i szczelność. Ale nie jesteśmy pewni co do klasyfikacji. Wielu producentów zaczyna mówić, że ceramiczna płytka drukowana jest droga i delikatna, gdy tylko o niej usłyszą. Tak, to rzeczywiście wada ceramicznych płytek drukowanych, ale nie wszystkie ceramiczne płytki są takie.

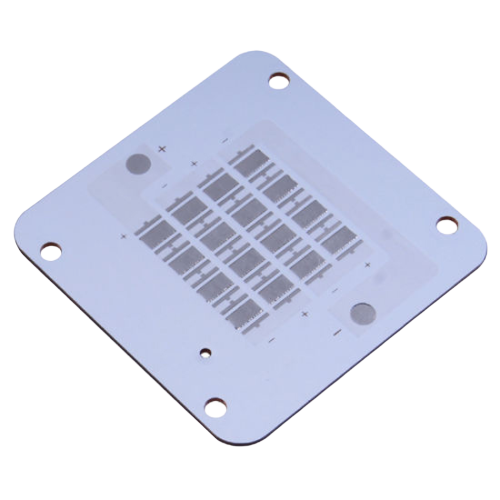

China OEM 94V0 Single Sided Ceramic PCB

Chiny OEM Jednostronna ceramiczna płytka drukowana 94V0

W jednostronnej i dwustronnej płytce drukowanej czasami jako podłoże stosuje się ceramikę, taką jak jednostronna płytka ceramiczna , dwustronna płytka ceramiczna itp. W celu spełnienia wymagań dotyczących miniaturyzacji, wysokiej gęstości, wielofunkcyjności , wysoka niezawodność, wysoka prędkość i wysoka moc obwodu elektronicznego, wielowarstwowa płytka drukowana jest również szeroko stosowana. Na przykład ceramiczna wielowarstwowa płytka drukowana o wysokiej gęstości może zmaksymalizować gęstość okablowania i maksymalnie skrócić długość linii połączeń, aby poprawić gęstość montażu i prędkość transmisji sygnału.

Wynika to właśnie z wysokich kosztów produkcji ceramicznej płytki drukowanej i trudności procesu produkcyjnego. Dlatego, aby zapewnić, że nie dojdzie do wypadków w późniejszym procesie użytkowania na dużą skalę, musimy użyć prototypowej tkaniny PCB do zaprojektowania i przetestowania produktu końcowego na wczesnym etapie. Jinghongyi PCB , zaangażowany w prototyp PCB jednostronnej, dwustronnej, wielowarstwowej oraz małej i średniej produkcji masowej, ma wieloletnie doświadczenie. Fabryka PCB znajduje się w Shenzhen w Chinach. Jest to fabryka OEM o dużej skali i sile technicznej w Chinach. Możemy przetwarzać obwód precyzyjny 3mil / 3mil, grubość przewodu 0,01-0,5 mm, wypełnienie mikroporami, proces otaczania zapory nieorganicznej, obwód 3D itp .; grubość obróbki: 0,25, 0,38, 0,5, 0,635, 1,0, 1,5, 2,0, 2,5, 3,0 mm itp .; zróżnicowana obróbka powierzchni: proces złocenia 1-30u, proces złocenia niklu palladu 1-5u, proces srebrzenia 3-30um, proces niklowania 3-10um, proces osadzania cyny 1-3um itp.

Single Sided Ceramic PCB Prototype

Prototyp jednostronnej płytki ceramicznej

Istnieje wiele rodzajów ceramicznych płytek drukowanych, najczęściej są to:

Według materiałów:

1. Ceramiczna płytka drukowana Al2O3

Ceramiczna płytka PCB Al2O3 odnosi się do różnych ceramicznych płytek PCB z Al2O3 jako głównym surowcem, α - Al2O3 jako główną fazą krystaliczną i zawartością Al2O3 powyżej 75%. Ma wiele zalet, takich jak bogate źródła surowców, niska cena, wysoka wytrzymałość mechaniczna i twardość, dobra izolacja, odporność na uderzenia odporne na ciepło, dobra odporność na erozję chemiczną, wysoka dokładność wielkości, dobra przyczepność do metalu i tak dalej. Jest to podłoże ceramiczne o dobrej wszechstronnej wydajności w inżynierii materiałowej.

2. Ceramiczna płytka SiC

Przewodność cieplna ceramicznej płytki drukowanej SiC jest bardzo wysoka i wynosi 100-490 w / (m · K) w temperaturze pokojowej i jest związana z czystością kryształu SiC. Im wyższa czystość, tym wyższa przewodność cieplna; im lepsza jest odporność na utlenianie, temperatura rozkładu wynosi powyżej 2500 ℃ i nadal można go stosować w atmosferze utleniania w 1600 ℃; współczynnik rozszerzalności cieplnej jest również niski i zbliżony do Si, a parametry izolacji elektrycznej są dobre; twardość SiC wynosi 9,75, obok diamentu i sześciennej BN, z wysoką wytrzymałością mechaniczną. Ceramika SiC ma silne właściwości wiązania kowalencyjnego i jest trudna do spiekania. Zwykle niewielką ilość boru lub tlenku glinu dodaje się jako środek spiekający w celu poprawy gęstości. Eksperymenty pokazują, że beryl, bor, glin i ich związki są najskuteczniejszymi dodatkami, które mogą sprawić, że gęstość ceramiki SiC osiągnie ponad 98%.

3. Płytka ceramiczna BeO

BeO ma strukturę cynku, w której jony tlenu są ułożone w postaci heksagonalnej sieci. Ogólne tlenki są zwykle związkami jonowymi, podczas gdy BeO ma silne wiązanie kowalencyjne i średnią masę cząsteczkową tylko 12. Te czynniki sprawiają, że ma on warunki wysokiej przewodności cieplnej, z pasmem szczelinowym 10,6ev, silną izolacją, właściwościami piezoelektrycznymi, światłem właściwości emitujące i fotochemiczne, wysoka wytrzymałość mechaniczna, niska strata dielektryczna i tak dalej. Stał się jednym z materiałów, których dotyczą ludzie.

4. Ceramiczna płytka drukowana AlN

Ceramiczna płytka drukowana AlN jest nowym rodzajem ceramicznego materiału opakowaniowego o wysokiej przewodności cieplnej. Jest szeroko badany i rozwijany od lat 90. Jest powszechnie uważany za obiecującą elektroniczną płytkę drukowaną z ceramiki. Materiały AlN mają wysoką przewodność cieplną, doskonałe właściwości dielektryczne, wysoką wytrzymałość izolacji elektrycznej, stabilne właściwości chemiczne, silną odporność na korozję i dobre właściwości mechaniczne, zwłaszcza współczynnik rozszerzalności cieplnej i krzem dobrze pasują, co czyni go idealnym materiałem podłoża do pakowania półprzewodników . Jest szeroko stosowany w układach scalonych, urządzeniach mikrofalowych, opakowaniach z falą milimetrową, opakowaniach elektronicznych o wysokiej temperaturze i innych dziedzinach.

Zgodnie z procesem produkcyjnym:

Obecnie istnieje pięć rodzajów ceramicznych podłoży rozpraszających ciepło: HTCC, LTCC, DBC, DPC i Lam. Wśród nich HTCC \ LTCC należą do procesu spiekania, co wiąże się z wysokimi kosztami.

Zastosowanie ceramicznej płytki PCB:

1. Ceramiczna płytka drukowana jest nakładana na niektóre przewodzące urządzenia dużej mocy wagonów kolei dużych prędkości.
2. Szafirowa płytka drukowana lub ceramiczna płytka PCB utrzymuje stabilność termiczną wzmacniacza operacyjnego i układu wzmacniacza mocy i osiąga stabilność dźwięku bez okresu wstępnego podgrzewania po uruchomieniu, który jest używany w dziedzinie hi-fi.
3. Ceramiczna płytka drukowana ma wysoką stabilność w wysokich temperaturach. Jest więc bardzo dobry do oświetlenia o dużej mocy.
4. Zastosowanie ceramicznej płytki drukowanej w sieci przesyłowej i transformacyjnej wysokiego napięcia.
5. Ceramiczna płytka drukowana nadaje się do transmisji radiowej dużej mocy.
6. Zastosowanie ceramicznej płytki drukowanej w lotnictwie.
7. Ceramiczna płytka drukowana ma dobre przewodzenie ciepła i dobre odprowadzanie ciepła w nadajniku laserowym.
8. Ceramiczna płytka drukowana jest stosowana w falowniku, zasilaczu USP, stacji ładowania i innych obwodach dużej mocy pojazdów elektrycznych.
9. Moduł kamery.
10. Produkty elektroniczne.


Definicja jednostronnej płytki drukowanej


Jednostronne płytki drukowane, zwane także jednowarstwowymi płytkami drukowanymi , zawierają tylko jedną warstwę przewodzącego materiału i najlepiej nadają się do konstrukcji o niskiej gęstości. Jednostronne płytki drukowane są dostępne od końca lat 50. XX wieku i nadal dominują na rynku światowym pod względem wielkości sztuk. Jednostronne płytki drukowane można łatwo zaprojektować i szybko wyprodukować. Służą jako najbardziej opłacalna platforma w branży.

Istnieje wiele podobieństw i różnic między jednostronną płytką drukowaną a dwustronną płytką drukowaną , a także wyjaśnimy je tutaj.

Jednostronna produkcja PCB


Jedna cienka warstwa przewodzącego ciepło, ale izolującego elektrycznie dielektryka jest laminowana miedzią. Maskę lutowniczą zwykle nakłada się na miedź.

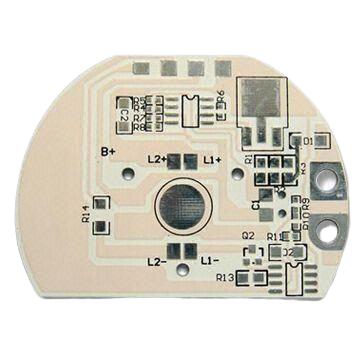

single sided pcb layout | JHYPCB


JingHongYi PCB (HK) Co., Limited to profesjonalny producent jednowarstwowych płytek drukowanych z Chin . Mamy bardzo wydajny i kompletny proces produkcji. Aby dowiedzieć się więcej o naszym procesie produkcji PCB, kliknij tutaj: Schemat blokowy produkcji PCB .

JHY PCB produkuje prototypowe, jednostronne płytki drukowane o średniej i dużej objętości, o grubości miedzi od 1 do 20 uncji. Temperatury robocze mieszczą się w zakresie od 130 ° C do 230 C. Jednostronne płyty są dostępne z wykończeniami powierzchniowymi, w tym organicznym środkiem ochrony powierzchni (OSP), srebrem zanurzeniowym, cyną i złoceniem, a także z ołowianym lub bezołowiowym poziomem lutu na gorące powietrze (HASL).

Budowa jednostronnej płytki drukowanej


Construction of Single Sided PCB | JHYPCB


Materiał podstawowy, zwany również podłożem, składa się z izolacyjnego włókna szklanego, które zapewnia wytrzymałość PCB i zwarty wygląd. Rodzaj i rodzaj materiału podstawowego określa, czy płytą będzie elastyczna płytka drukowana czy sztywna płytka drukowana .

Nad podłożem znajduje się warstwa miedzi, która zapewnia ścieżkę przewodzenia dla różnych elementów na płycie. Grubość miedzi jest różna dla różnych płyt w zależności od potrzeb i wymagań i jest zdefiniowana w uncjach na stopę kwadratową.

Na wierzchu folii miedzianej znajduje się warstwa maski lutowniczej. Ta warstwa służy głównie do ochrony i stanowi izolację z folii miedzianej, co pomaga uniknąć przewodzenia w przypadku bezpośredniego kontaktu z niektórymi materiałami przewodzącymi.

Na wierzchu wszystkich warstw znajduje się warstwa sitodruku, która służy głównie do dodawania symboli i znaków na planszy, aby zwykła osoba mogła przewidzieć jasne zrozumienie planszy.

Zalety jednowarstwowej płytki drukowanej


  • Idealny do prostych projektów o niskiej gęstości
  • Niższy koszt, szczególnie w przypadku dużych zamówień
  • Niższe prawdopodobieństwo problemów produkcyjnych
  • Popularny, powszechny i ​​łatwo zrozumiały dla większości producentów PCB

Zastosowanie jednostronnej płytki drukowanej


Aluminiowa płytka PCB, dioda LED stosowana w przemyśle oświetleniowym LED to w zasadzie jednostronna płytka PCB.


PONIEWAŻ JEDNOSTRONNE PCBS SĄ WZGLĘDNIE PROSTE, MOGĄ WCIĄŻ SIĘ UŻYWAĆ W BARDZO KOMPLEKSOWYCH URZĄDZENIACH:


  • Zasilacze
  • Przekaźniki (motoryzacyjny i przemysłowy)
  • Obwody czasowe
  • Produkty z czujników
  • Oświetlenie ledowe
  • Sprzęt radiowy i stereo
  • Sprzęt do pakowania
  • Inwigilacja
  • Kalkulatory
  • Drukarki
  • Ekspresy do kawy
  • Automat
  • Dyski SSD
  • Systemy kamer

Kategorie o produkcie : Single Sided PCB
