10-warstwowa zasłona kryta za pomocą sztywnej płytki PCB

10-warstwowa zasłona kryta za pomocą sztywnej płytki PCB

Rodzaj płatności: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Min. Zamówienie: 1 Piece/Pieces

Dodaj do Koszyku

Podstawowa informacja

    Application: Medical Equipment

    Type: 10 Layer Rigid-Flex PCB

    Specification And Size: 58mm * 88mm

    Copper Thickness: 18um

    Surface Treatment: Immersion Gold 2 Mil

    Solder Mask: Red Ink, White Character

Additional Info

    Packaging: Pakiet Vaccum

    wydajność: 10000

    Marka: JHY PCB

    transport: Ocean,Air

    Place of Pochodzenia: Chiny

    Certyfikat: ISO9001

Opis Product

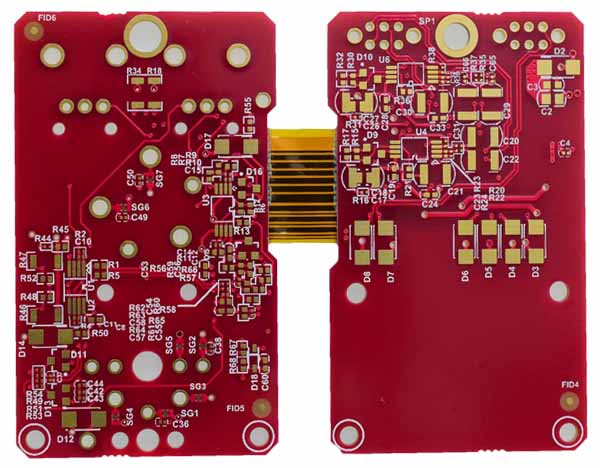

10 Layer Buried Blind Via Rigid-flex PCB

Typ : Dziesięciowarstwowa sztywna płytka drukowana (zakopana płyta z otworami nieprzelotowymi)
Specyfikacja i rozmiar : 58 mm * 88 mm
Grubość miedzi : 18um
Grubość płytki: PCB = 1,65 mm ± 0,1 mm / FPC = 0,18 mm ± 0,03 mm
Rozmiar otworu: otwór 0,2 mm, otwór 0,1 mm, otwór 0,08 mm
Obróbka powierzchni : Immersion Gold 2 Mil
Maska lutownicza : czerwony tusz, biały znak
Zakres zastosowania : sprzęt medyczny



To, co jest racjonalne, jest rzeczywiste, a to, co rzeczywiste, jest racjonalne - Georg Wilhelm Friedrich Hegel.

PCB jest szeroko stosowany w naszych urządzeniach gospodarstwa domowego, maszynach i urządzeniach do produkcji przemysłowej. Jednak ogólnie PCB odnosi się do sztywnego PCB. Chociaż najczęściej stosowana jest sztywna płytka drukowana, ale z różnymi scenariuszami zastosowania i wymaganiami funkcjonalnymi, pojawiła się również sztywna-elastyczna płytka drukowana .

Sztywno-elastyczna płytka PCB jest szeroko stosowana i rozwijana, co jest nierozerwalnie związane z jej doskonałą wydajnością.

Wraz z rozwojem technologii projektowania i produkcji płytek drukowanych powstały dwustronnie sztywne i elastyczne płytki PCB, wielowarstwowe sztywne i elastyczne płytki PCB (3 warstwy, 4 warstwy, 5 warstw, 6 warstw, 8 warstw, 10 warstw, 12 warstw, 14 warstw) itp.

Co to jest „Rigid-Flex PCB”?


Obwód sztywny-Flex jest wykonany z kombinacji materiału elastycznego PI umieszczonego pomiędzy sztywnymi warstwami epoksydowymi FR4 lub poliimidowymi.

Płytki drukowane Rigid-Flex składają się z kombinacji sztywnych i elastycznych płytek drukowanych, które są trwale ze sobą połączone.

Wiercenie i powlekanie są przetwarzane w całym obszarze kanapek.

Flex-Rigid PCB to dobre rozwiązanie do dynamicznego zastosowania. Cały koszt może być opłacalny i zwiększyć niezawodność urządzenia.

Zastosowanie płytek drukowanych Rigid-Flex może obniżyć całkowity koszt produktu końcowego.

W zależności od zastosowania cała płytka drukowana Rigid-Flex może być produkowana albo symetrycznie z elastycznymi warstwami wewnętrznymi, albo asymetrycznie z elastycznymi warstwami zewnętrznymi
Three kinds of common rigid-flexible PCB

Co wyróżnia Rigid-Flex Circuits od Flex?


W płytkach drukowanych Rigid-Flex wiercenie i powlekanie są przetwarzane przez obszary umieszczone w sztywnych ściankach Rigid-Flex.

Na elastycznej płytce drukowanej ze sztywnym usztywnieniem, bez poszycia przez sztywną część.

Rigid-Flex to złożony zespół części sztywnych i części Flex. Część sztywną można zaprojektować jako produkt HDI.

Struktura obwodów sztywnych wielowarstwowych


Dwie lub więcej przewodzących warstw z elastycznym lub sztywnym materiałem izolacyjnym jako izolatorami między nimi, warstwy zewnętrzne mogą mieć osłony lub odsłonięte podkładki.

Rigid-Flex ma przewodniki na sztywnych warstwach, co odróżnia go od obwodów wielowarstwowych ze usztywnieniami. Platerowane otwory przelotowe przechodzą zarówno przez sztywne, jak i elastyczne warstwy (z wyjątkiem ślepych i zakopanych przelotek).

Otwory dostępu lub odsłonięte podkładki bez pokryw mogą znajdować się po jednej lub obu stronach; przelotki lub interkonekty mogą być w pełni zakryte dla maksymalnej izolacji.

Usztywnienia są opcjonalne.

Sztywna, elastyczna natychmiastowa wycena PCB z szybką dostawą


Zapytaj o wycenę dla sztywnych prototypów obwodów drukowanych

Płytki drukowane Rigid-Flex to PCB łączące sztywne i elastyczne technologie płytek.

Sztywna konstrukcja PCB poprawia niezawodność aplikacji poprzez zmniejszenie liczby punktów połączenia. Im mniej połączeń masz w projekcie, tym silniejsza jest Twoja płytka drukowana, co ostatecznie obniża ostateczne koszty urządzenia lub aplikacji.

JingHongYi PCB oferuje najlepszą jakość jednostronnych, dwustronnych lub wielowarstwowych sztywnych płyt PCB.

Dlaczego sztywno-elastyczna płytka drukowana jest szeroko stosowana?


Ze względu na ogromne zalety sztywno-elastycznej płytki PCB jest ona szeroko stosowana w następujących produktach i branżach:

  • Wymagania przestrzenne można zminimalizować poprzez zastosowanie 3D
  • Eliminując potrzebę stosowania złączy i kabli między poszczególnymi sztywnymi częściami, można zmniejszyć rozmiar płyty i ogólną masę systemu.
  • Dzięki maksymalizacji przestrzeni często liczba elementów jest mniejsza.
  • Mniej połączeń lutowanych zapewnia większą niezawodność połączeń.
  • Obsługa podczas montażu jest łatwiejsza w porównaniu z elastycznymi deskami.
  • Uproszczone procesy montażu płytek drukowanych.
  • Zintegrowane kontakty ZIF zapewniają proste modułowe interfejsy do środowiska systemowego.
  • Warunki testowe są uproszczone. Możliwy jest pełny test przed instalacją.
  • Koszty logistyki i montażu są znacznie zmniejszone dzięki płytom Rigid-Flex.
  • Możliwe jest zwiększenie złożoności konstrukcji mechanicznych, co również poprawia stopień swobody zoptymalizowanych rozwiązań mieszkaniowych.

Sztywny Flex PCB


Różne zastosowania decydują o koncepcji sztywnej i elastycznej płytki drukowanej.

Nowe projekty produktów w połączeniu z ulepszonymi technologiami obwodów elastycznych wprowadziły nowe zasady projektowania płytek sztywnych.

Projektując płytki sztywne-flex, należy pomyśleć o czynnikach elektromechanicznych, które wpływają zarówno na obwód flex, jak i na sztywną płytę.

Zanim przejdziemy do właściwego zaprojektowania takiej płytki, należy również pamiętać o pewnych czynnikach. Z biegiem lat technologia ciągle się zmienia i ewoluuje; oznacza to, że ludzie wymyślają nowe projekty i metody tworzenia sztywnych płyt PCB są i zawsze będą różne, więc nie ma absolutnego sposobu na wykonanie sztywnej płytki Flex.

Ponadto, w zależności od zastosowania sztywnego flexu i jego przeznaczenia, konstrukcja i układ mogą się bardzo różnić od standardowego projektu, należy więc pamiętać, że przeznaczenie PCB może znacząco wpłynąć na projekt PCB.

Grubość sztywnej płytki PCB jest bardzo subiektywna, ponieważ w zależności od celu kompilacji różnica może być niewielka lub niewiarygodnie znacząca. Średnia grubość płyty dla sztywnego Flex PCB może wynosić od 0,2 mm do 0,4 mm. 0,2 mm to średnia grubość jednowarstwowego obwodu PCB, a 0,4 mm to średnia grubość PCB z prawie 4 warstwami.
Rigid-Flexible Printed Circuit Board Layout
W przypadku sztywno-elastycznej konstrukcji PCB należy również wziąć pod uwagę użyte materiały i montaż PCB.

Tylko wtedy, gdy kompleksowo rozważa się wiele czynników, aby stworzyć sztywną płytkę drukowaną Flex, która jest jednocześnie trwała i elastyczna. Wszystkie te metody składają się na skuteczną i wydajną płytkę drukowaną.

Technologia i proces produkcji sztywnych płyt PCB


Technologia, z której korzysta większość producentów na PCB, różni się w zależności od producenta, rodzaju PCB i wydajności PCB. Wydajność PCB jest jednym z unikalnych atrybutów sztywnego elastycznego PCB, ponieważ w zależności od zadania PCB technologia, z której korzysta projektant, może się znacznie różnić.
Rigid Flexible Circuit Board Stack UP
Proces produkcyjny każdej płytki drukowanej rozpoczyna się od układania w stos różnych warstw metalu i innych płytek drukowanych. Ta część procesu nosi nazwę stosu.

Układanie w stos jest procesem nakładania warstw na sztywną elastyczną płytkę drukowaną. W zależności od płytki sztywnej Flex stos może składać się z jednej, dwóch lub czterech warstw, a warstwy zwiększają się w zależności od zastosowania obiektu i jego zastosowania.

Czynniki wpływające na koszt sztywno-elastycznej płytki PCB


Sztywny Flex PCB Koszt, wieczne słowo.

Koszt sztywnego Flex PCB jest bardzo różny w zależności od rodzaju sztywnego Flex, jaki otrzymujesz i skąd go otrzymujesz. Płytka sztywno-elastyczna może zawierać od jednej do czterech warstw różnych materiałów, z których składa się płytka drukowana.

Ceny sztywnej płytki PCB różnią się znacznie w zależności od rodzaju płytki, którą chcesz i warstw, które będzie zawierać. Oznacza to, że w zależności od wymaganego rodzaju PCB cena wzrośnie lub spadnie.

Kolejnym czynnikiem, który rekompensuje koszt PCB, jest deweloper lub producent. W zależności od producenta cena może być rozsądna lub absurdalna. Jednak ta wysoka cena jest uzasadniona niesamowitą jakością produktu, a także ogromną dbałością o szczegóły, którą droższy producent da Twojemu produktowi.
