6-warstwowa płytka drukowana Rogers + FR4 Mixed Medium High-Frequency

6-warstwowa płytka drukowana Rogers + FR4 Mixed Medium High-Frequency

Rodzaj płatności: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Min. Zamówienie: 1 Bag/Bags

Skontaktuj się Now Dodaj do Koszyku

Podstawowa informacja

    Layers: 6 Layer

    Surface Treatment: Immersion Gold

    Special Process: Mixed Media, Gold Fingers

    PCB Material: ROGERS 4350 + FR4

    Outer Line Width / Line Spacing: 7/7mil

    Inner Layer Line Width / Line Distance: 5/5mil

    Board Thickness: 2.3mm

    Minimum Aperture: 0.6mm

Additional Info

    wydajność: 10000

    Marka: JHY PCB

    transport: Ocean,Air

    Place of Pochodzenia: Chiny

    Certyfikat: ISO9001

Opis Product

słowa kluczowe: 6 warstw PCB wysokiej częstotliwości, Rogers FR4 PCB, Płytki drukowane wysokiej częstotliwości, wysokiej jakości wielowarstwowe PCB, H igh Częstotliwość Materiał PCB


Warstwy : 6 warstw
Proces specjalny : mieszane media, złote palce
Materiał do druku : ROGERS 4350 + FR4
Obróbka powierzchni : Immersion Gold
Szerokość linii zewnętrznej / odstęp między wierszami : 7 / 7mil
Szerokość linii warstwy wewnętrznej / odległość linii : 5 / 5mil
Grubość płyty: 2,3 mm
Minimalna apertura : 0,6 mm

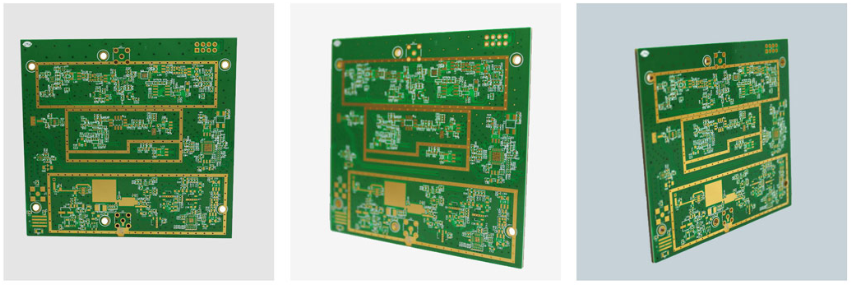

6-layer Rogers + FR4 Mixed Medium High Frequency Printed Circuit Board

6-warstwowa drukowana płytka drukowana Rogers + FR4 o mieszanej średniej wysokiej częstotliwości


6-warstwowa płytka drukowana Rogers + FR4 o średniej i wysokiej częstotliwości? Czy można wyprodukować tak trudną płytkę drukowaną wysokiej częstotliwości? Tak możemy. Jinghongyi PCB to wysokiej klasy producent płytek drukowanych, specjalizujący się w precyzyjnych płytkach wielowarstwowych, płytkach o wysokiej Tg, płytkach do kontroli impedancji, płytkach BGA i szybkich płytkach RF o wysokiej częstotliwości. Materiały wykorzystywane do produkcji płytek drukowanych, takie jak Rogers, FR4 itp., Znajdują się w magazynie, a my mamy bardzo dobre stosunki współpracy z dostawcami materiałów, które mogą zapewnić terminowe dostawy surowców, zapewnić kontrolowany harmonogram produkcji i spełnić wymagania dotyczące cyklu dostaw.

Co to jest płytka drukowana wysokiej częstotliwości?


Płytka drukowana wysokiej częstotliwości odnosi się do specjalnej płytki drukowanej o wysokiej częstotliwości elektromagnetycznej, która jest stosowana w polach o wysokiej częstotliwości (częstotliwość większa niż 300 MHz lub długość fali mniejsza niż 1 m) i mikrofalowych (częstotliwość większa niż 3GHz lub długość fali mniejsza niż 0,1 M) . Płytka drukowana o wysokiej częstotliwości jest płytką drukowaną wytworzoną w wyniku częściowego procesu konwencjonalnej metody produkcji sztywnej płytki drukowanej na płycie platerowanej miedzią z podłożem mikrofalowym lub specjalną metodą przetwarzania.

Ogólnie mówiąc, płytkę drukowaną o wysokiej częstotliwości można zdefiniować jako płytkę drukowaną o częstotliwości powyżej 1 GHz.

Cechy PCB wysokiej częstotliwości:


1. Wysoka wydajność

Płytka drukowana o wysokiej częstotliwości z małą stałą dielektryczną również będzie miała niewielką stratę, a zaawansowana technologia ogrzewania indukcyjnego może osiągnąć docelowe zapotrzebowanie na ciepło przy wysokiej wydajności. Oczywiście, koncentrując się na wydajności, ma również cechy ochrony środowiska, co jest bardzo odpowiednie dla kierunku rozwoju dzisiejszego społeczeństwa.

2. Szybko

Prędkość transmisji jest odwrotnie proporcjonalna do pierwiastka kwadratowego stałej dielektrycznej, co oznacza, że ​​im mniejsza stała dielektryczna, tym większa prędkość transmisji. Jest to zaleta płytki drukowanej o wysokiej częstotliwości. Wykorzystuje specjalny materiał, który nie tylko gwarantuje właściwości niskiej stałej dielektrycznej, ale także utrzymuje stabilną pracę, co jest bardzo ważne dla transmisji sygnału.

3. duża sterowalność

Jest szeroko stosowany w płytkach drukowanych wysokiej częstotliwości do obróbki cieplnej precyzyjnych materiałów metalowych w różnych gałęziach przemysłu. W tej dziedzinie można realizować nie tylko ogrzewanie różnych części głębokości, ale także lokalne właściwości, niezależnie od tego, czy są one powierzchniowe, czy głębokie. Skoncentrowane lub zdecentralizowane ogrzewanie można łatwo wykonać.

4. silna tolerancja

Stała dielektryczna i średnia mają pewne wymagania dotyczące środowiska, zwłaszcza deszczowa pogoda poważnie wpłynie na użytkowanie deski. Płytki drukowane o wysokiej częstotliwości wykonane z materiałów o bardzo niskiej chłonności mogą stanowić wyzwanie dla takich środowisk, a jednocześnie mają tę zaletę, że są odporne na korozję chemiczną, odporność na wilgoć, wysoką temperaturę i dużą wytrzymałość na odrywanie, dzięki czemu płytki drukowane o wysokiej częstotliwości działają wydajnie.

Materiał płytki drukowanej wysokiej częstotliwości


Materiał podłoża zastosowany w płytce drukowanej o wysokiej częstotliwości musi mieć doskonałe właściwości elektryczne, dobrą stabilność chemiczną, a strata na podłożu jest bardzo mała wraz ze wzrostem częstotliwości sygnału mocy, więc znaczenie płyty o wysokiej częstotliwości jest podświetlony.

Dlatego przy wyborze podłoża dla płytki drukowanej dla obwodu wysokiej częstotliwości szczególnie konieczne jest zbadanie różnych właściwości materiału DK przy różnych częstotliwościach. Aby spełnić wymagania szybkiej transmisji nacisku sygnału lub charakterystycznych wymagań kontroli impedancji, skoncentruj się na DF i jego wydajności w warunkach częstotliwości, temperatury i wilgotności.

Pod warunkiem zmiany częstotliwości ogólny rodzaj materiału podłoża wykazuje dużą zmianę wartości DK i DF. Zwłaszcza w zakresie częstotliwości od 1 MHz do 1 GHz ich wartości DK i DF zmieniają się znacznie bardziej. Na przykład, materiał podłoża na bazie włókna żywicy epoksydowej ogólnego typu (typ ogólny FR-4) ma wartość DK 4,7 przy częstotliwości 1 MHz i wartość DK 4,19 przy częstotliwości 1 GHz. Powyżej lGHz jego wartość DK wydaje się być płaska. Zmiana trendu jest mniejsza wraz ze wzrostem częstotliwości (ale zmiana nie jest duża). Na przykład przy 10 GHz wartość DK FR-4 wynosi na ogół 4,15, a materiał podłoża mający cechy wysokich i wysokich częstotliwości zmienia częstotliwość. W przypadku DK wartość DK zmienia się nieznacznie, a DK zmienia się w zakresie 0,02 od częstotliwości zmiany od 1 MHz do 1 GHz. Jego wartość DK zwykle maleje z niskiej do wysokiej częstotliwości.

Na współczynnik strat dielektrycznych (DF) ogólnego rodzaju materiału podłoża wpływa zmiana częstotliwości (szczególnie w zakresie wysokich częstotliwości), a zmiana wartości DF jest większa niż w DK. Prawo zmiany ma tendencję do wzrostu. Dlatego podczas oceny właściwości materiału podłoża o wysokiej częstotliwości skupiono się na badaniu jego wartości DF. Istnieją dwa różne rodzaje dwóch rodzajów materiałów podłoża o charakterystyce wysokiej i wysokiej częstotliwości. Zasadniczo istnieją dwa różne rodzaje materiałów podłoża: jednym z nich jest to, że wartość (DF) zmienia się nieznacznie wraz z częstotliwością. Istnieje również klasa, która choć podobna pod względem wielkości do ogólnego materiału podłoża, ma niższą wartość (DF).

Płytki drukowane o wysokiej częstotliwości z technologią nagrzewania indukcyjnego są szeroko stosowane w branży komunikacyjnej, promocji technologii sieciowych i szybkich systemach przetwarzania informacji w celu spełnienia wymagań wielu precyzyjnych przyrządów parametrycznych. Niezawodna płytka drukowana wysokiej częstotliwości zapewnia doskonałą pomoc w rzeczywistej produkcji.

Jak wybrać materiał PCB o wysokiej częstotliwości i wysokiej prędkości


Aby wybrać podłoże do PCB, należy zachować równowagę między spełnieniem wymagań projektowych, masowej produkcji i kosztów. Krótko mówiąc, wymagania projektowe obejmują niezawodność elektryczną i konstrukcyjną. Ogólnie rzecz biorąc, przy projektowaniu płytki PCB o bardzo dużej prędkości (częstotliwość większa niż GHz), problem z materiałem PCB będzie ważniejszy. Na przykład powszechnie stosowany obecnie materiał FR-4 ma dużą stratę dielektryczną DF (strata dielektryczna) przy kilku GHz, co może nie mieć zastosowania.

Na przykład szybki sygnał cyfrowy 10 Gb / s jest falą kwadratową, którą można uznać za superpozycję sygnałów fali sinusoidalnej o różnych częstotliwościach. Dlatego 10 Gb / s zawiera wiele różnych sygnałów częstotliwości: podstawowy sygnał 5 GHz, 15-rzędowy 15 GHz, 5-rzędowy 25 GHz, 7-rzędowy sygnał 35 GHz itp. Integralność sygnału cyfrowego oraz nachylenie górnej i dolnej krawędzi to tak samo jak transmisja mikrofalowa o niskiej stratności i niskich zniekształceniach (część harmoniczna wysokiej częstotliwości sygnału cyfrowego dociera do pasma częstotliwości mikrofalowej). Dlatego w wielu aspektach wybór szybkich materiałów obwodów cyfrowych jest podobny do wymagań obwodów mikrofalowych RF.

Główne czynniki, które należy wziąć pod uwagę przy wyborze odpowiednich materiałów bazowych, są następujące:

1. Wytwarzalność:

2. Różne parametry (elektryczne, stabilność działania itp.) Pasujące do produktów:

Niska strata, stabilne parametry Dk / Df, niska dyspersja, mały współczynnik zmienności z częstotliwością i otoczeniem, mała tolerancja grubości materiału i zawartości kleju (dobra kontrola impedancji), jeśli ślad jest długi, należy rozważyć folię miedzianą o niskiej szorstkości. Ponadto obwód dużej prędkości należy zasymulować na wczesnym etapie projektowania, a wynik symulacji stanowi referencyjny standard projektu. „Wspólne laboratorium Xingsen Technology-Agilent (High Speed ​​/ RF)” rozwiązuje problemy z wydajnością niespójnych wyników symulacji i testów. Przeprowadzono wiele symulacji i rzeczywistej weryfikacji w zamkniętej pętli testowej, a symulacja może być spójna z rzeczywistym pomiarem za pomocą unikalnych metod.

3. Dostępność materiałów w odpowiednim czasie:

Wiele cykli zaopatrzenia w płyty wysokiej częstotliwości jest bardzo długich, nawet 2-3 miesięcy; oprócz konwencjonalnego materiału RO4350 na płycie, na rynku, klienci muszą dostarczyć wiele materiałów na płyty wysokiej częstotliwości. Dlatego płyty o wysokiej częstotliwości muszą wcześniej komunikować się z producentami i jak najszybciej przygotowywać materiały;

4. Koszt:

5. Zastosowanie przepisów ustawowych i wykonawczych:

Powinien być zintegrowany z przepisami ochrony środowiska różnych krajów, aby spełnić wymagania RoHS i nie zawiera halogenów.

Spośród powyższych czynników, szybkość działania obwodu cyfrowego o wysokiej prędkości jest głównym czynnikiem branym pod uwagę przy wyborze materiału do druku. Im wyższa prędkość obwodu, tym mniejsza wartość DF wybranego materiału PCB. Płytka z niskimi stratami będzie odpowiednia dla obwodu cyfrowego 10 Gb / s; Obwód cyfrowy 25 gb / s musi wybrać płytę o niższej stracie; płyta o ultra niskiej stratności będzie odpowiednia dla szybszych szybkich obwodów cyfrowych, a jej prędkość może wynosić 50 GB / s lub więcej.

Z materiału DF:

Materiał płytki drukowanej o DF między 0,01 a 0,005 jest odpowiedni dla obwodu cyfrowego z górną granicą 10 Gb / S;

DF pomiędzy 0,005-0,003 jest odpowiedni dla obwodów cyfrowych z górną granicą 25 gb / s;

Materiały na płytki drukowane o DF nie większym niż 0,0015 są odpowiednie dla obwodów cyfrowych o prędkości 50 GB / s lub nawet wyższej.

Najczęściej stosowanymi szybkimi materiałami PCB są:

1) Rogers: ro4003, ro3003, ro4350, ro5880 itp

2) TUC: tuc862, 872slk, 883, 933 itp

3) Panasonic : Megtron4 、 Megtron6 ​​itp

4) Isola: fr408hr, is620, is680 itp

5) Nelco : N4000-13 、 N4000-13EPSI itp

6) ShengYi

Oczywiście istnieje wiele innych materiałów na płyty wysokiej częstotliwości, takich jak Arlon (przejęty przez Rogersa) i Taconic, które są starymi fabrykami materiałów mikrofalowych RF o gwarantowanej wydajności.
