JingHongYi PCB (HK) Co., Limited

Płytka PCB wysokiej częstotliwości Taconic RF-35

Płytka PCB wysokiej częstotliwości Taconic RF-35

Rodzaj płatności: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Min. Zamówienie: 1 Bag/Bags

Skontaktuj się Now Dodaj do Koszyku

Pobieranie:

Podstawowa informacja

    Copper Thickness: 1 Oz

    Application: Communication Equipment

    Surface Technology: Tinning

    Layer: 2

    Base Material: Taconic Rf-35

    Plate Thickness: 0.8MM

Additional Info

    wydajność: 10000

    Marka: JHY PCB

    transport: Ocean,Air

    Place of Pochodzenia: Chiny

    Certyfikat: ISO9001

Opis Product

Nazwa produktu : Płytka PCB wysokiej częstotliwości Taconic RF-35

Materiał podstawowy : Taconic rf-35

Warstwy : 2

Grubość blachy : 0,8 mm

Grubość miedzi : 1 uncja

Technologia powierzchni : cynowanie

Zastosowanie : sprzęt komunikacyjny

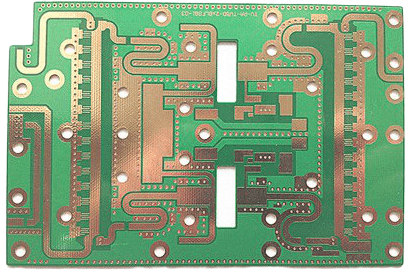

Taconic RF-35 High Frequency PCB Board

Taconic RF-35 Material High Frequency PCB

Jinghongyi PCB, profesjonalny producent PCB w Shenzhen, Chiny , Mamy doświadczenie w przetwarzaniu RF i mikrofal, w pełni rozumiemy prośbę o PCB. Nasi inżynierowie badali różne materiały kompozytowe RF, znają każdą charakterystykę wydajności i przetwarzania, co jest podstawową podstawą dobrego przetwarzania mikrofalowego RF. Nasi dostawcy materiałów TACONIC mają szybki czas dostawy i prototyp usług oraz wymagania produkcyjne, zwiększając Twoją szybkość na rynku i konkurencyjność. Mamy dobrą obróbkę RF i mikrofal, możemy przetwarzać wszelkiego rodzaju PTFE i inne materiały

RF-35 firmy Taconic to laminat z Dk (stała dielektryczna) 3,5 +/- 0,1, Df (współczynnik rozproszenia) 0,0018.

Taconic Material Dielectric constant
Najczęściej stosowanymi typami materiałów z serii TACONIC są: TLY-5A TLY-5 TLY-3 HT1,5 TLX-0 TLX-9 TLX-8 TLX-7 TLX-6 TLC-27 TLE-95 TLC-30 TPG -30 TLG-30 RF -30 TSM-30 TLC-32 TPG32 TLG-32 TLG-34 TPG35 TLG-35 RF-35 RF-35A RF-35P RF-41 RF-43 RF-45 RF-60A.
Taconic Specification

Wydajność materiału RF-35:


(1) niski koszt;

(2) Doskonała wytrzymałość na odrywanie;

(3) Nadzwyczajny współczynnik niskiej straty;

(4) niski współczynnik absorpcji wody;

(5) Zwiększona gładkość powierzchni.

(6) Parametry ogólne: Dk (stała dielektryczna): 3,5 Df (współczynnik rozproszenia): 0,0018

Zastosowanie materiału RF-35:


(1) wzmacniacz mocy;

(2) filtry i złącza;

(3) Elementy pasywne.

RF-35 to organiczno-ceramiczny laminat w ORCER produktów TACONIC. Jest to wzmocniony materiał mikrofalowy na bazie tkaniny szklanej. RF-35 to połączenie ceramicznej technologii wypełniania TACONIC i technologii PTFE powlekanej włóknem szklanym.

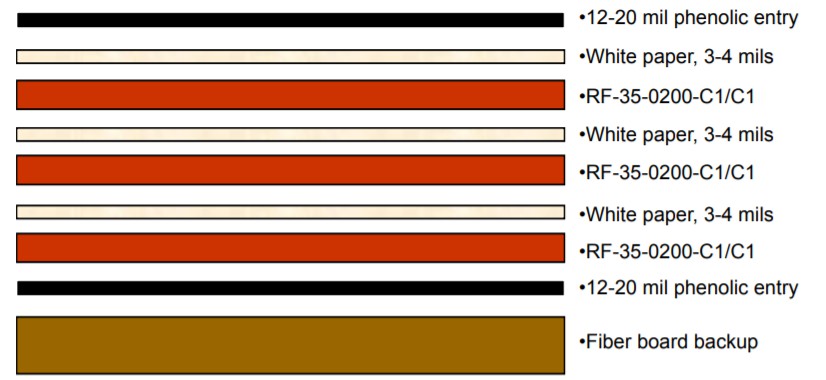

Typical RF-35 Rout Stack-up

Typowy zestaw routingu RF-35

RF-35 jest najlepszym wyborem do tanich, wysokonakładowych komercyjnych zastosowań mikrofalowych i częstotliwości bezprzewodowych.

Płyty z folii miedzianej RF-35 1/2 OZ, 1 OZ lub 2 OZ oferują doskonałą wytrzymałość na odrywanie, zapewniając w każdej chwili przeróbkę.

Temperatura zeszklenia RF-35 przekracza 600 ° F (315 ° C).

Ultra niska absorpcja wody i niski współczynnik strat RF-35 minimalizują przesunięcie fazowe w zakresie częstotliwości użytkowania.

Stabilność wymiarowa RF-35 wynika z zastosowania tkaniny szklanej do projektowania i rozwoju.

Klasyfikacja ogniowa RF-35 została przetestowana zgodnie z IPC-TM-650, a wyniki testu palności wyniosły V-0.

Standardowy rozmiar materiału RF-35 wynosi 36 cali * 48 cali, a standardowa grubość to 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm) i 60 mil (1,524 mm).

Jesteśmy jednym z profesjonalnych producentów i dostawców taconic rf-35. RF-35 jest najlepszym wyborem do tanich, wysokonakładowych komercyjnych zastosowań mikrofalowych i częstotliwości radiowych. RF-35 ma doskonałą wytrzymałość na odrywanie dla miedzi 1/2 uncji i 1 uncji miedzi (nawet w porównaniu ze standardowymi materiałami epoksydowymi), co jest krytycznym aspektem, gdy wymagana jest przeróbka. Ultra niski współczynnik absorpcji wilgoci i niski współczynnik rozpraszania RF-35 minimalizują przesunięcie fazowe z częstotliwością.

Wysokowydajny materiał PCB o wysokiej wydajności do produkcji mikrofal, częstotliwości radiowych (RF) i szybkiego cyfrowego przetwarzania sygnałów (DSP) z arkuszem tkaniny z włókna szklanego typu PTFE / typu. Materiał ten może być stosowany do konwerterów LNA, anteny PCS / PCN system, globalny system pozycjonowania (GPS) i system anteny UMTS, a także wzmacniacz mocy, komponenty pasywne, system radarowy unikania kolizji, lotnictwo pomagają pokierować technologią zdalnego sterowania i systemem radaru o układzie fazowym.

Materiały o wysokiej częstotliwości mają klasę UL 94V-0 dla aktywnych urządzeń i konstrukcji RF wysokiej mocy.

Taconic jest światowym liderem w dziedzinie produktów PTFE od 1961 roku. Obecnie dostarczają tkaniny, taśmy i laminaty pokryte PTFE i silikonem do szeregu zastosowań o wysokiej wydajności. Stabilne termicznie laminaty PTFE CTE o niskiej Dk i niskiej osi Z są przedmiotem zainteresowania materiałów Taconic wykorzystywanych do produkcji płytek RF / mikrofal. Wiele produktów Taconic zostało zaprojektowanych z bardzo niską zawartością włókna szklanego, aby osiągnąć światowej klasy właściwości tłumienia wtrąceniowego i jednorodną stałą dielektryczną w całym laminacie.

Jednolita dyspersja ceramiki w całym laminacie daje ekstremalnie niskie współczynniki rozszerzalności cieplnej X i Y. Taconic ma materiały do ​​każdego zastosowania i częściową listę swojej oferty.

Oddział Taconic Advanced Dielectric dostarcza arkusz PTFE / tkaniny z włókna szklanego z mikrofali, częstotliwości radiowych (RF) i rynku szybkiego przetwarzania sygnałów cyfrowych. Materiał ten może być zastosowany do LNA, LNB, systemu antenowego PCS / PCN, globalnego systemu pozycjonowania (GPS) i systemu antenowego UMTS, a także wzmacniacza mocy, elementów pasywnych, systemów radarowych unikania kolizji, technologii lotniczej i systemu radarowego z fazowanym układem zdalnego asystenta dyrektora .

Dlaczego właśnie my?


Niska cena
Doskonała wytrzymałość na odrywanie
Wyjątkowo niski DF
Niska absorpcja wilgoci
Bardzo wysoka niezawodność termiczna



Kategorie o produkcie : High Frequency PCB
