4-warstwowa płytka drukowana

Co to jest 4-warstwowe PCB?

Czterowarstwowa płytka drukowana to rodzaj płytki drukowanej. Wykonany jest z czterech warstw włókna szklanego, co może obniżyć koszt PCB.

W porównaniu z dwustronną płytką drukowaną, wielowarstwowa płytka drukowana ma wiele zalet. Mogą być zaprojektowane bardziej kompaktowo. Mogą znacznie poprawić odporność na hałas i ułatwić układ.


Istnieją również duże różnice między 2-warstwową i 4-warstwową płytką drukowaną. Aby uzyskać szczegółowe informacje, kliknij:   Jaka jest różnica między 2-warstwowymi a 4-warstwowymi PCB?




4-warstwowa sklejka PCB i grubość

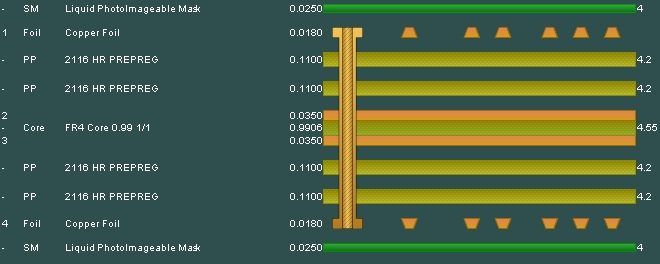

4 layers PCB stackup

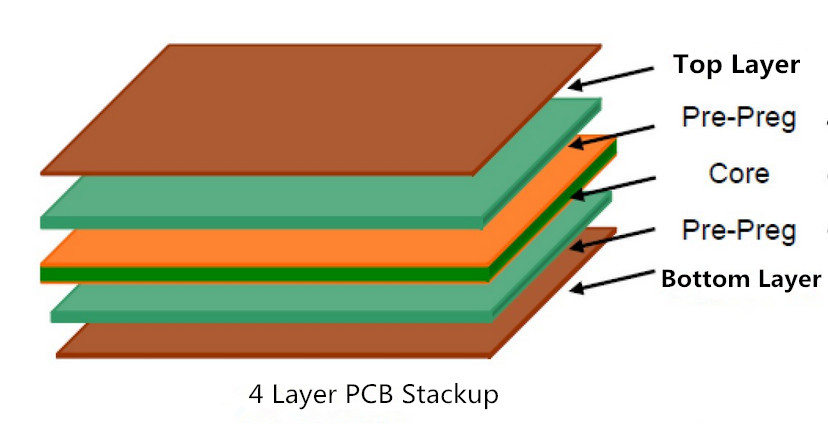

4 layer PCB stackup


4-warstwowy stackup do PCB składa się z dwóch warstw wewnętrznych, warstwy wewnętrznej 1 i 2, umieszczonych pomiędzy warstwami górną i dolną. Od góry do dołu, 4-warstwowa płytka drukowana, jak poniżej. Na górze, tj. Po warstwie sygnału (o szerokości 0,0014 cala) znajduje się warstwa prepregu o grubości 0,0091 cala i stałej dielektrycznej 4,2. Wierzchnia warstwa to miedź. Po warstwie prepregu następuje warstwa wewnętrzna 1 (0,0014 cala), nazywana płaszczyzną. Podwarstwa rdzeniowa jest częścią warstwy wewnętrznej 1, która ma szerokość 0,037 cala. Po niej następuje warstwa wewnętrzna 2, która jest kolejną płaską warstwą wykonaną z 1 uncji. miedzi i ma grubość 0,0014 cala. Inna podwarstwa prepreg, składająca się z dwóch arkuszy o grubości 0,0091 cala, tworzy część warstwy wewnętrznej 2. Ostatnia warstwa, warstwa dolna, ma również grubość 0,0014 cala i jest również warstwą sygnałową. Interkonekty są przylutowywane i umieszczane na górnej i dolnej warstwie.


Czterowarstwowa płytka PCB ma dwie formy układania w stos


Standardowy 4-warstwowy stos PCB pokazano poniżej, a GND i VCC można przełączać zgodnie z warstwą z większą liczbą sygnałów.


The standard 4-layer PCB stack



Jeśli nie chcesz łączyć wszystkich pinów uziemienia przez otwór, na płaszczyźnie sygnałowej będą różne stosy i szerokie prowadzenie zasilania.

4-layer PCB stack another type

Z następujących powodów może to być lepszy stos do wykorzystania czterowarstwowej płytki drukowanej:



  • Warstwa sygnału sąsiaduje z płaszczyzną. Sygnał biegnący po płaszczyźnie odniesienia (którego napięcie jest dokładnie na poziomie VCC) nadal powróci na płaszczyznę odniesienia.
  • Warstwy sygnału są ściśle sprzężone z sąsiednimi płaszczyznami.
  • Powierzchnia uziemienia może służyć jako ekran dla wewnętrznej warstwy sygnału. Uzyskasz lepsze wyniki, tak aby wysokość samolotu była jak najmniejsza.
  • Wiele warstw uziemienia zmniejsza impedancję uziemienia (płaszczyzny odniesienia) PCB i promieniowania w trybie wspólnym.

Gdy sygnał o dużej prędkości zmienia płaszczyznę odniesienia, powinna istnieć w pobliżu ścieżka dla jego prądu powrotnego do przemieszczania się między dwoma płaszczyznami odniesienia. Korzystając z dwóch horyzontów, możesz to zrobić, łącząc dwie płaszczyzny bezpośrednio z jednym kanałem. W przypadku warstw uziemiających i zasilających połączenie musi być wykonane przez kondensatory, które zwykle wymagają dwóch otworów przelotowych i jednego kondensatora. Oznacza to gorszą integralność sygnału i więcej zajętości płytki drukowanej. Z drugiej strony posiadanie płaszczyzny zasilania może zmniejszyć spadek napięcia na szynie zasilającej, zwalniając w ten sposób przestrzeń na warstwie sygnału.

Grubość płytki drukowanej

4 LAYER 0.8 MM STANDARD BUILD

4 WARSTWY W STANDARDZIE 0,8 MM

4 LAYER 1.6 MM STANDARD BUILD

4 WARSTWY W STANDARDOWEJ KONSTRUKCJI 1,6 MM


0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm, 2,4 mm, skontaktuj się z nami, jeśli Twoja płyta przekracza te.




Prototyp 4-warstwowej płytki PCB


Prototypowanie 4-warstwowych płytek drukowanych odnosi się do próbnej produkcji płytek drukowanych przed masową produkcją. Jest używany głównie przez inżynierów elektroników do projektowania obwodów i kompletnego układu PCB, a następnie do przeprowadzania próbnego procesu produkcyjnego na małą skalę do fabryki, czyli sprawdzania PCB. Wielkość produkcji czterowarstwowego proofingu generalnie nie ma określonych granic. Zasadniczo inżynierowie nazywają to sprawdzaniem, zanim projekt produktu nie zostanie potwierdzony i testy zostaną zakończone.

Uwagi dotyczące sprawdzania czterowarstwowych płytek drukowanych

Środki ostrożności przy produkcji próbek czterowarstwowych PCB na ogół obejmują dwie grupy, jedną grupę inżynierów, drugą grupę producentów próbek PCB.

Jako grupa inżynierów kwestie wymagające uwagi podczas sprawdzania są następujące:

1. Starannie dobieraj ilość próbną, aby efektywnie kontrolować koszty.
2. Specjalnie potwierdź opakowanie urządzenia, aby uniknąć niepowodzenia próby z powodu błędów pakowania.
3. Przeprowadź kompleksową kontrolę elektryczną, aby poprawić parametry elektryczne płytki PCB.
4. Zrób dobry układ integralności sygnału, zmniejsz szum i popraw stabilność PCB.

Jako producent czterowarstwowych płytek drukowanych, środki ostrożności są następujące:


1. Sprawdź dokładnie pliki PCB, aby uniknąć problemów z danymi.
2. Przeprowadzać kompleksowe zatwierdzanie procesu i konfigurować proces we własnym zakresie.
3. Kontroluj wielkość produkcji, obniżaj koszty i utrzymuj jakość.
4. Komunikuj się z wyprzedzeniem z klientami, którzy potrzebują próbek, aby zapobiec wypadkom.



Cena i koszt 4-warstwowego PCB


Specjalizujemy się w usługach Quick turn PCB z wiodącym w branży czasem realizacji wynoszącym nawet 24 godziny. Trzy niedrogie opcje dla niewielkiej liczby potrzeb związanych z prototypowaniem PCB. W tym samym czasie dostarczyliśmy również elastyczną płytkę drukowaną, sztywną płytkę drukowaną, płytkę z rdzeniem metalowym, płytkę PCB o wysokiej wartości TG, płytkę aluminiową, szablony do płytek drukowanych, usługi montażu płytek drukowanych i tak dalej. Korzystając z tego samego zaawansowanego technologicznie sprzętu, co nasza płytka PCB z pełnym zakresem usług, można ją wyprodukować szybko i praktycznie bez ograniczeń.


Koszt czterowarstwowej płytki PCB jest wyższy niż dwustronnej płytki drukowanej ze względu na złożoność projektu i wyższą czułość. Ważnym czynnikiem jest również lepsza jakość sygnałów, osiągnięta poprzez zmniejszenie poziomu zniekształceń i propagacji. Ze względu na wyższy poziom integralności sygnału i mniejsze poziomy zakłóceń, wielu producentów preferuje czterowarstwowe PCB .




Produkcja 4-warstwowych PCB


Zapewniamy pełen zakres funkcji PCB, aby spełnić wszystkie Twoje potrzeby związane z PCB. Obecnie akceptujemy pięć formatów plików PCB (plik gerber, .Pcb, .Pcbdoc.cam lub.brd) do produkcji PCB. Ale jeśli projektujesz płytkę drukowaną za pomocą oprogramowania Sprint-Layout, możesz wysłać plik. LAy6 do nas, aby ręcznie wygenerować plik Gerber.

JingHongyi PCB może dostarczyć wielowarstwową płytkę PCB, która spełnia standard RoHS. Dzięki materiałowi laminowanemu może sprostać wysokiej temperaturze w procesie montażu. Należy pamiętać, że niektóre bezołowiowe procesy montażu będą wymagały laminowanego podłoża, aby wytrzymać temperatury przekraczające 260 stopni Celsjusza lub 500 stopni Fahrenheita przez dłuższy czas. Aby rozwiązać ten problem, mamy na stanie laminaty wysokotemperaturowe, dzięki czemu nasi klienci mogą spełnić wymagania dotyczące wyższych temperatur w niektórych zastosowaniach montażowych bezołowiowych.

Min. Order Ilość: 1 szt
Materiał: FR-4
Gotowa miedź: 1 uncja / 2 uncje / 3 uncje (35 μm / 70 μm / 105 μm)
Grubość miedzi warstwy wewnętrznej: 1 uncja / 1,5 uncji (35 μm / 50 μm)
Sitodruk: biały, czarny, brak
Wykończenie powierzchni: HASL z ołowiem, HASL bez ołowiu, złoto zanurzeniowe, twarde złoto, OSP ...
Kształt: niestandardowy kształt




100% kontrola jakości


Podczas wykonywania obwodów drukowanych i po ich ukończeniu będziemy je dokładnie testować i sprawdzać, aby upewnić się, że produkt osiągnie 100% kwalifikowalności. Preferencyjne ceny i wyższa jakość zawsze były naszym stałym celem:

  • Test elektroniczny
  • AOI - Testowanie (automatyczne wykrywanie optyczne)
  • Rentgen (sprawdź dokładność rejestracji wielowarstwowej)
  • Wiercenie sterowane kamerą CCD
  • Kontrola impedancji
