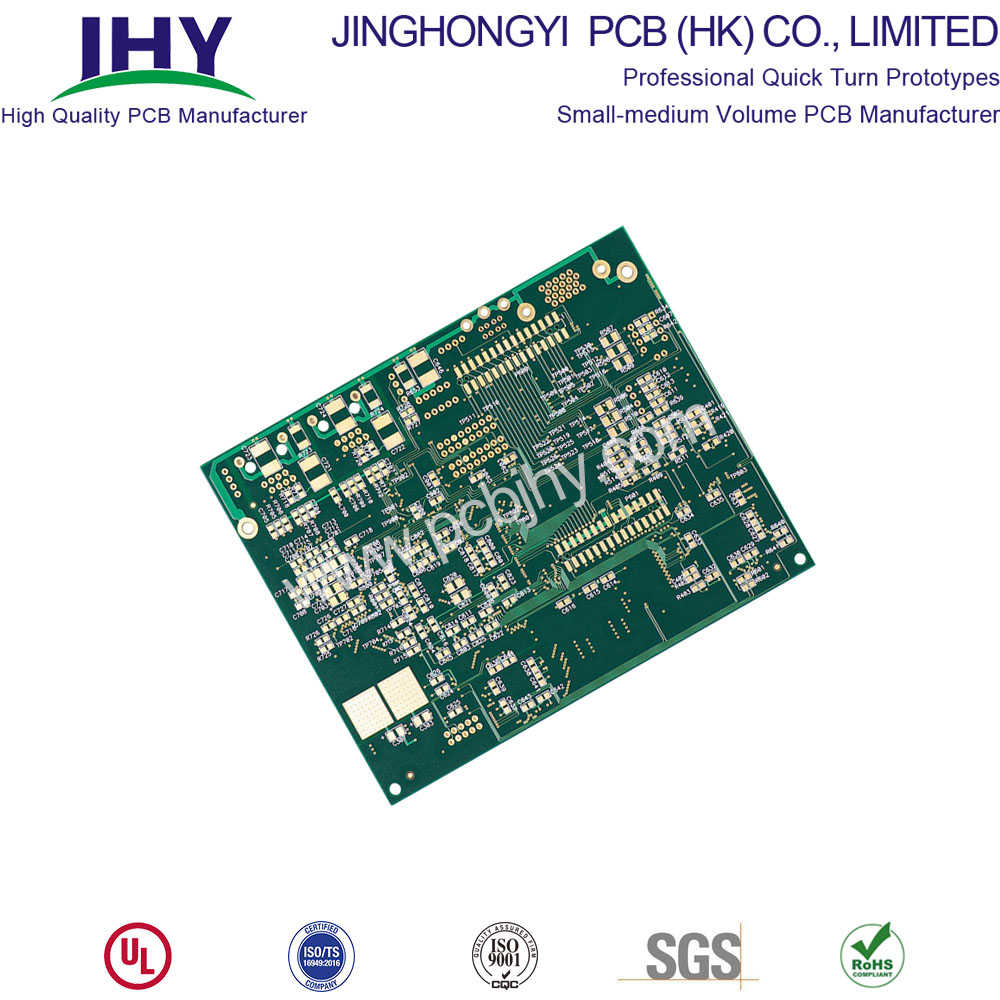

Tanie 12 warstw PCB i grubość
Jesteśmy jednym z nielicznych producentów w Chinach, który może produkować na dużą skalę 12-warstwowe płytki PCB .
Płytę 12-warstwową można zwykle wytwarzać gładko na płycie FR-4 o grubości 1,6 mm. Ale widzieliśmy, że więcej płyt 14- do 16-warstwowych jest wytwarzanych w płyty o grubości 1,6 mm, ale liczba producentów, którzy mogą je produkować, jest ograniczona do producentów, którzy mogą produkować płytki PCB HDI . Coraz więcej osób może produkować płytki drukowane HDI.

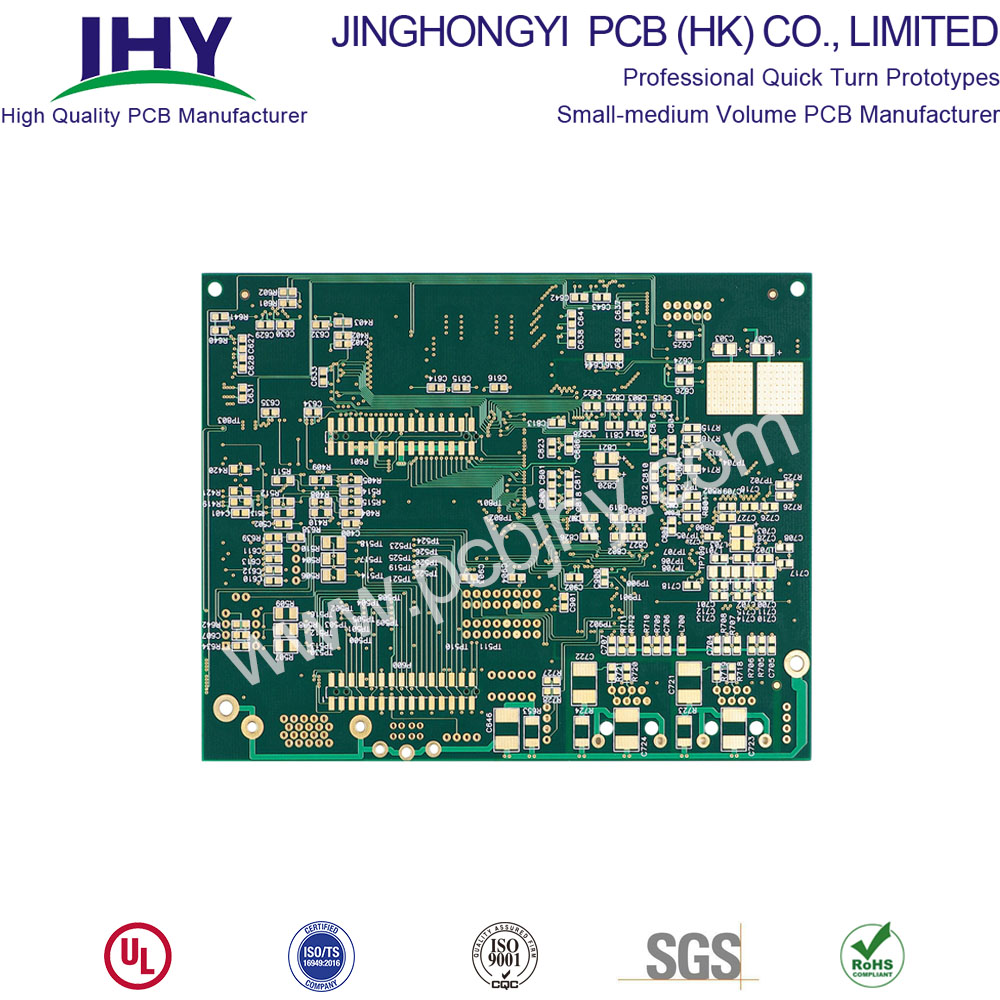

12-warstwowe PCB– Płyty lub płyty przemysłu ciężkiego ze ścieżkami
W projektowaniu komputerów przemysłowych bardziej popularne są 12-warstwowe płytki drukowane. W porównaniu z innymi wielowarstwowymi płytkami drukowanymi , takimi jak czterowarstwowe płytki drukowane, 8-warstwowe płytki drukowane, 10-warstwowe płytki drukowane, cena 12-warstwowej płytki drukowanej jest nadal rozsądna.
12 warstw PCB i grubość
12 warstw PCB Stos Up
Górna warstwa - folia miedziana 18um (platerowana do 35um +)
Pre-Preg - 1 x 2116
Warstwa 2 i 3 - rdzeń 0,13 mm Fr-4 z miedzią 35um / 35um
Pre-Preg - 1 x 2116
Warstwa 4 i 5 - rdzeń 0,13 mm Fr-4 z miedzią 35um / 35um
Pre-Preg - 1 x 2116
Warstwa 6 i 7 - rdzeń 0,13 mm Fr-4 z miedzią 35um / 35um
Pre-Preg - 1 x 2116
Warstwa 8 i 9 - rdzeń 0,13 mm Fr-4 z miedzią 35um / 35um
Pre-Preg - 1 x 2116
Warstwa 10 i 11 - rdzeń 0,13 mm Fr-4 z miedzią 35um / 35um
Pre-Preg - 1 x 2116
Dolna warstwa - folia miedziana 18um (platerowana do 35um +)
Stardand i 12-warstwowa płytka PCB 1,6 mm +/- 10%
12-warstwowy stackup - 4 GND
Często używam tego stackupu, zapewnia ekranowanie GND sygnałów o dużej prędkości i ma ściśle sprzężone płaszczyzny Power-Ground:
Sygnał / Solidna płaszczyzna GND / Szybkie sygnały i ważne magistrale / Solidna płaszczyzna GND / Moc / Moc lub zmieszana z sygnałami / Moc lub zmieszana z sygnałami / Moc / Solidna płaszczyzna GND / Sygnały dużej prędkości i ważne magistrale / Solidna płaszczyzna GND / Sygnał
12-warstwowy stackup - dwie dodatkowe warstwy sygnału
Sygnał / Stała płaszczyzna GND / Sygnał / Sygnał / Stała płaszczyzna zasilania / Moc lub zmieszana z sygnałami / Moc lub zmieszana z sygnałami / Stała płaszczyzna zasilania / Sygnał / Sygnał / Stała płaszczyzna GND / Sygnał

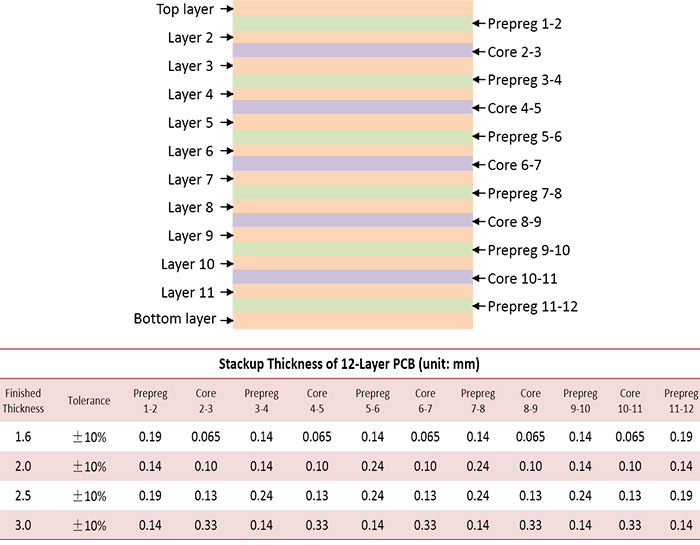

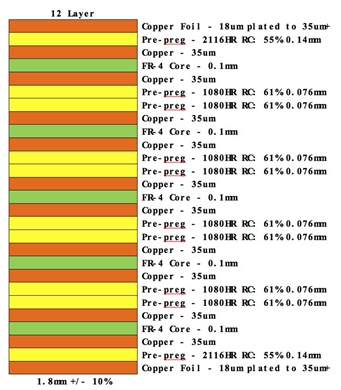

12-warstwowa grubość warstwy PCB
12-warstwowe PCB Cechy i zalety
- Bezołowiowe wykończenie powierzchni i komponenty bezołowiowe
- Długi czas przechowywania (pakowanie próżniowe i antystatyczne)
- Poprawiona prędkość transmisji sygnału
- Szybka dostawa na czas
- Certyfikat UL i zgodność z RoHS
- Produkcja prototypów PCB
12-warstwowa aplikacja PCB
Modem DSL, ładowarka baterii słonecznej, lokalizator pojazdu, odbiornik GPS, antena Wi Fi, koncentrator USB Bluetooth, router bezprzewodowy USB, modem SMS, antena wielozłączowa, systemy telefoniczne .
